FPC液晶屏插座焊接技巧
发布时间：2012-10-27
浏览量：786

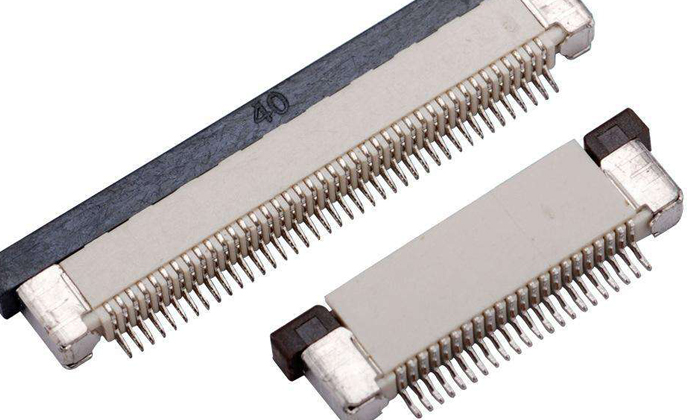

FPC插座由于脚距很小，且插座的主体材料不耐高温，因此不能用焊接SOP、TSOP、TQFP等IC的堆锡拖焊法来焊接，因为这样容易使插座塑料软化，引起引脚移位，并且熔锡与塑料接触后，在松香的作用下也不易于流动，连锡的现象很严重，下面讲解我多年的焊接经验，供大家参考。
1、检查FPC插座焊盘，应光洁，不能有氧化、不能有污物；
2、在电气引脚上焊盘上，用优质锡线镀一层锡，锡厚约0.1~0.2mm，不且过厚，也不且过薄；
3、将FPC插座放在焊盘上，用手压紧，先焊上边的大焊盘；
4、将刀型烙铁头上的锡在吸水海棉上擦拭干净，刀口上不能有流动性的熔锡。将烙铁头的刀口部份同时与焊盘与FPC插座引脚的结合处接触1秒钟，由于焊盘很小，这时间足够让与烙铁头接触的几个焊盘上的锡熔化，并浸润在盘盘与FPC引脚之间。如此反复多次，直到所有引脚焊接良好；
5、焊好的FPC插座：引脚焊接良好、塑胶不发生任何形变、无洗板水清洗引起的接触不良问题。
