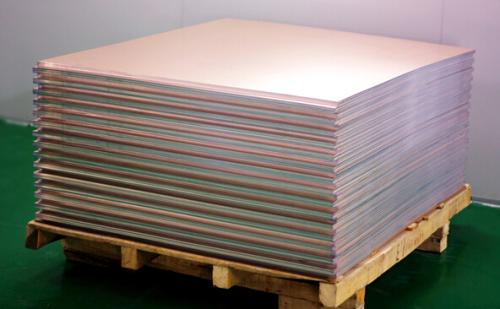

pcb板材知识-覆铜箔板，覆铜箔板的分类方法有多种。

一般按板的增强材料不同，可划分为：纸基、玻璃纤维布基、复合基(CEM系列)、积层多层板基和特殊材料基(陶瓷、金属芯基等)五大类。若按板所采用的树脂胶黏剂不同进行分类，常见的纸基CCI。有：酚醛树脂(XPc、XxxPC、FR-1、FR一2等)、环氧树脂(FE一3)、聚酯树脂等各种类型。

常见的玻璃纤维布基CCL有环氧树脂(FR一4、FR-5)，它是目前最广泛使用的玻璃纤维布基类型。另外还有其他特殊性树脂(以玻璃纤维布、聚基酰胺纤维、无纺布等为增加材料)：双马来酰亚胺改性三嗪树脂(BT)、聚酰亚胺树脂(PI)、二亚苯基醚树脂(PPO)、马来酸酐亚胺——苯乙烯树脂(MS)、聚氰酸酯树脂、聚烯烃树脂等。按CCL的阻燃性能分类，可分为阻燃型(UL94一VO、UL94一V1级)和非阻燃型(UL94一HB级)两类板。

近一二年，随着对环保问题更加重视，在阻燃型CCL中又分出一种新型不含溴类物的CCL品种，可称为“绿色型阻燃cCL”。随着电子产品技术的高速发展，对cCL有更高的性能要求。

因此，从CCL的性能分类，又分为一般性能CCL、低介电常数CCL、高耐热性的CCL(一般板的L在150℃以上)、低热膨胀系数的CCL(一般用于封装基板上)等类型。随着电子技术的发展和不断进步，对印制板基板材料不断提出新要求，从而，促进覆铜箔板标准的不断发展。

目前，基板材料的主要标准如下。②其他国家标准主要标准有：日本的JIS标准，美国的ASTM、NEMA、MIL、IPc、ANSI、UL标准，英国的Bs标准，德国的DIN、VDE标准，法国的NFC、UTE标准，加拿大的CSA标准，澳大利亚的AS标准，前苏联的FOCT标准，国际的IEC标准等.①国家标准目前，我国有关基板材料的国家标准有GB／T4721—47221992及GB4723—4725—1992，中国台湾地区的覆铜箔板标准为CNS标准，是以日本JIs标准为蓝本制定的，于1983年发布。
