新人通常不认识PCB电路板上字母所表示的含义，下面由万龙精益的小编我来为大家了解一下PCB板上那些字母的含义。

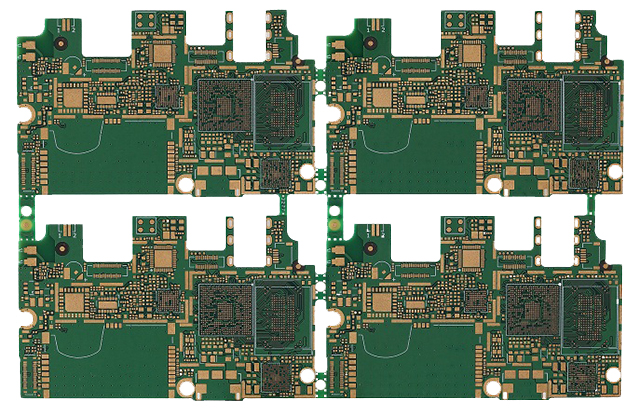

了解一下PCB线路板上那些字母的含义

Rx是电阻，在电路图里有很多电阻，按序号排，R1，R2。。。

Cx是无极性电容，电源输入端抗干扰电容

IC集成电路模块

Ux是IC(集成电路元件)

Tx是测试点(工厂测试用)

Spk1是Speaker(蜂鸣器，喇叭)

Qx是三极管

CEx-电解电容，CNx-排容，RNx-排阻，CONx-连接器，Dx-Diode(二极管)，Lx-电感/磁珠，LEDx-发光二极管，Xx-晶振。

RTH(热敏电阻)

CY(Y电容：高压陶瓷电容，安规)

CX(X电容：高压薄膜电容，安规)

D(二极管)

W稳压管

K 开关类

Y 晶振

R117：主板上的电阻，序号为17。

T101：主板上的变压器。

SW102：开关

LED101：发光二极管

LAMP：(指示)灯

Q104(E,B,C)：晶体三极管，E：发射极，B：基极，C：集电极

关于本文“了解一下PCB线路板上那些字母的含义”就介绍到这里，希望能对您有所帮助，可以选择联系万龙精益，为您提供从PCB线路板设计，PCB设计，PCB制作打样、PCBA加工、SMT贴片加工、电路板焊接、PCBA代工代料等一站式PCBA服务，让您节省时间精力、生产成本和致力于新产品的研发和销售。
