电子元器件插装要求做到整齐、美观、稳固。同时应方便电路板焊接和有利于元器件焊接时的散热。

1、元器件分类

按电路图或BO精单将电阻、电容、二极管、三极管，稳压模块，插排线、座，导线，紧固件等归类。

2、元器件引脚成形

1）元器件整形的基本要求

所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上。

要尽量将有字符的元器件面置于容易观察的位置。

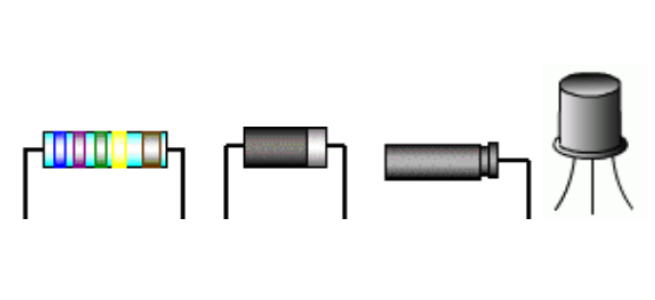

2）元器件的引脚成形

手工加工的元器件整形，弯引脚可以借助镊子或小螺丝刀对引脚整形。

3、插件顺序

手工插装元器件，应该满足工艺要求。插装时不要用手直接碰元器件引脚和印制板上铜箔。

4、元器件插装的方式

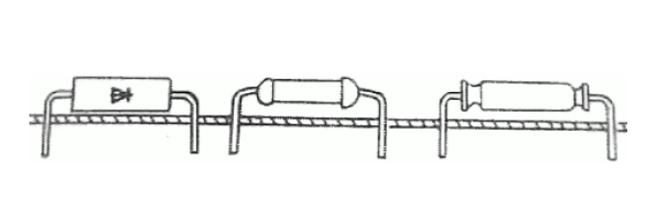

二极管、电容器、电阻器等元器件均是俯卧式安装在印刷PCB板上的。
