PI是英文Power Integrity的简称，PI的中文也就是电源完整性，那么什么情况下需要电源完整性(PI)仿真？

● 板上小电压大电流种类繁多，担心压降和噪声
● 重要电源网络狭长，压降有风险
● 板内空间紧张，欲精简电容
● 测试发现板级电源噪声比较大
● 担心单面布局的电容滤波效果不能满足要求

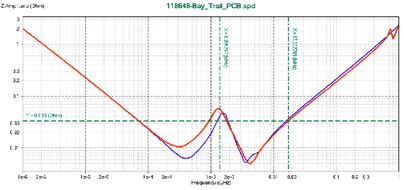

电源网络阻抗仿真测试对比

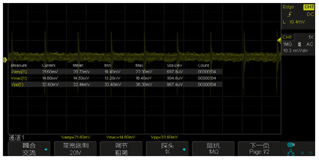

实测电源噪声

电源完整性(PI)仿真的优势

● 产品多样化，工程经验丰富
● 仿真和测试对比，不断提高仿真精度
● 通过仿真及准确电源测试协助解决电源问题

电源完整性(PI)仿真的内容有哪些？

IR-drop仿真

● 确定电源压降是否符合要求
● 仿真分析电流密度，载流能力等
● 最佳反馈点位置仿真分析

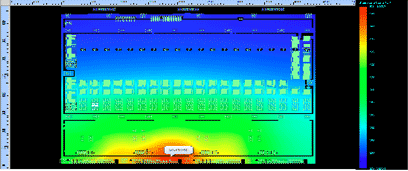

电源网络各区域耗能及接收端电压-什么是PI，什么情况下需要电源完整性(PI)仿真？

电源网络各区域耗能及接收端电压

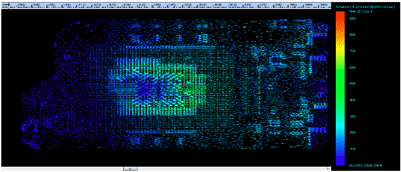

电流密度示意图-什么是PI，什么情况下需要电源完整性(PI)仿真？

电流密度示意图

平面谐振分析

● 基于EMC要求的平面谐振仿真分析
● 平面谐振的风险评估及设计优化

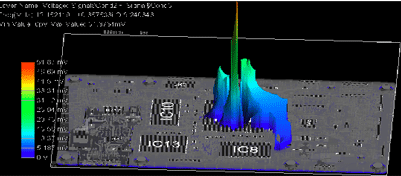

电源平面谐振-什么是PI，什么情况下需要电源完整性(PI)仿真？

电源平面谐振

PDN阻抗分析

● 电源供电网络目标阻抗分析
● 电源供电网络的噪声与纹波分析
● 电容方案优化，电容设计指导

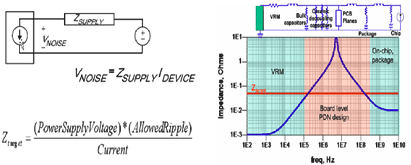

电源网络的目标阻抗计算方法-什么是PI，什么情况下需要电源完整性(PI)仿真？

电源网络的目标阻抗计算方法

单面布局与双面布局阻抗区别-什么是PI，什么情况下需要电源完整性(PI)仿真？

单面布局与双面布局阻抗区别

电热混合仿真

● 电源供电网络热点分析与定位
● 静态焦耳热评估及分析优化

电源平面谐振-什么是PI，什么情况下需要电源完整性(PI)仿真？

电源平面谐振

关于“什么是PI，什么情况下需要电源完整性(PI)仿真？”就介绍到这里了，希望能对您有所帮助，万龙精益集PCB设计、PCB制板、物料代购、PCBA加工、PCBA贴片加工、电路板焊接、绕制线圈、BGA焊接、连接器压接等一站式PCBA服务，拥有强大的研发设计能力和产品制造能力，致力于快速将您的需求变成PCBA产品。

关于“什么是PI，什么情况下需要电源完整性(PI)仿真？”就介绍到这里了，希望能对您有所帮助，万龙精益是一家具备从PCB设计、NPI、DFM、RESOURCE、 SMT、 DIP到成品的智能制造服务平台，拥有强大的研发设计能力和产品制造能力，致力于快速将您的需求变成电子产品。
